机载导光管多工位六自由度温振耦合综合仿真试验系统

 导光管作为光电传输链路的核心精密组件，广泛应用于机载、车载光电装备。在真实服役过程中，导光管不仅要承受机体带来的多维度姿态扰动、0-2000Hz 宽频机械振动，同时还要面对高低温交替变化带来的材料热胀冷缩应力，多重因素共同作用，极易造成光路偏移、光传输损耗增大、结构连接松动，直接影响整套光电系统的成像与传输精度。传统单项试验设备只能分开做振动或者温度测试，无法复现多物理场同步叠加的真实工况。导光管多工位六自由度温振耦合综合仿真试验系统，集成三套六自由度运动振动平台、温控环境箱、精密靶板机构及一体化测控系统，实现姿态运动、高频振动、温度环境、光学目标模拟一体化耦合试验，为导光管产品研发、可靠性鉴定提供完整的室内仿真验证手段。

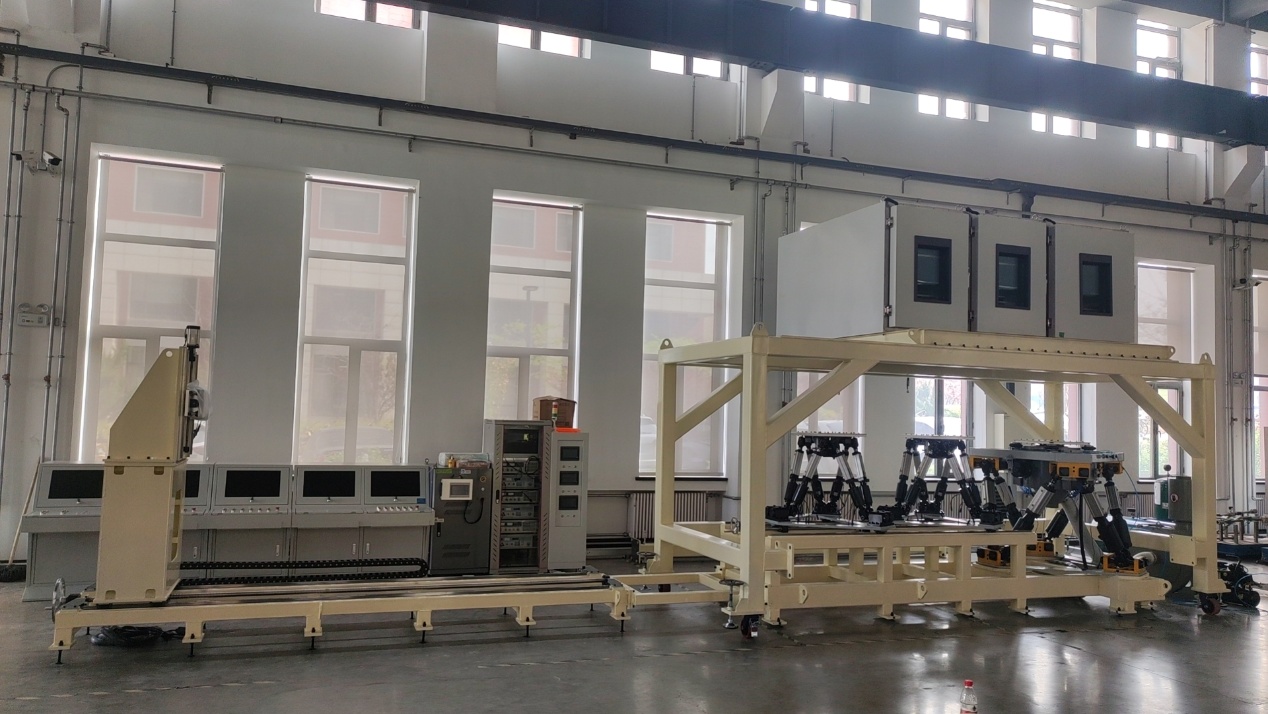

 整套试验装备由三大主体模块构成：三套独立六自由度运动振动平台、顶部温控环境箱、前端可移动光学靶板，配套集中式测控机柜与多组数据采集单元。

 系统搭载三套独立六自由度平台，单台平台可完整复现俯仰、滚转、偏航、升降、横移、纵移六维姿态运动，振动输出频率覆盖 0-2000Hz，支持正弦振动、随机振动、复合姿态叠加振动等多种激励模式。三套平台既可以独立开展单组导光管试件试验，实现多工位并行测试，提升试验效率；也可以实现多台同步联动，模拟多段导光管之间的相对姿态运动、协同振动工况，考核多段导光管组合装配后的整机光路稳定性。

 平台上方配置可程式温控环境箱，对安装于六自由度台面上的导光管试件施加可控的高温、低温、温度循环环境。在导光管承受姿态摆动与高频振动激励的同时，同步改变试件环境温度，模拟装备昼夜温差、高低温工作场景，复现 “温度应力 + 机械振动 + 姿态偏转” 耦合作用。考核温度变化引发材料形变，叠加振动载荷之后，导光管光路偏移量、光功率损耗、机械连接结构的抗疲劳性能，充分挖掘单一试验无法暴露的产品缺陷。

 设备前端配置高精度可移动光学靶板机构，作为导光管光学输出端的测试基准。靶板可实现精准位移定位，与后方三套六自由度平台协同运动，模拟导光管输入端、输出端之间复杂相对运动关系。试验过程中实时采集靶板光学信息，量化检测导光管在振动、温度、姿态变化条件下的光斑偏移、成像畸变、光传输效率等核心光学指标，直观评价导光管动态工况下的光学工作性能。

 整套系统由集中测控平台统一管控。操作人员可分别设置三套六自由度平台运动轨迹、振动频率幅值，设定温控箱温度曲线，控制靶板位置姿态；系统同步采集记录振动数据、姿态参数、温度曲线以及导光管光学性能数据，实现试验参数配置、过程实时监控、全量数据存储、试验过程回放，为产品结构优化、装配工艺改进提供量化的试验依据。

系统核心优势

1.多物理场耦合真实复现工况：六维姿态运动、0-2000Hz 高频振动、宽域温度环境多应力同步加载，还原导光管真实服役综合应力，试验结果贴近装备实际使用状态。

2.多工位灵活试验模式：三套六自由度平台支持独立试验、同步联动两种模式，既可并行完成多组样品对比试验，也可以模拟多段导光管联动工况，大幅缩短研发测试周期。

3.光学-机械-环境一体化检测：将机械运动振动、温度环境与光学靶板检测相结合，同步考核导光管机械结构可靠性与光学传输性能，实现一机多维度验证。

4.工况可精准复现，数据可追溯：振动、姿态、温度全部参数可精确设置，试验工况可重复复现，便于对比迭代试验，精准定位产品薄弱环节。

5.适配多类光电试件：除导光管以外，也可用于光机组件、光电吊舱零部件、精密光学连接件等产品的综合环境可靠性验证，适配科研研发、样机鉴定、出厂检验等多种场景。

 该综合仿真试验系统突破传统光电组件分开测试的局限，把机械动力学环境、温度环境、光学性能检测融为一体，在实验室中完成导光管严苛的综合可靠性验证，从源头降低外场使用故障风险，支撑光电装备关键零部件的国产化迭代升级。
